Montážní instrukce pro FV COMFORT

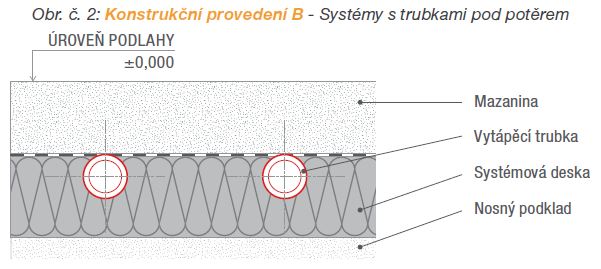

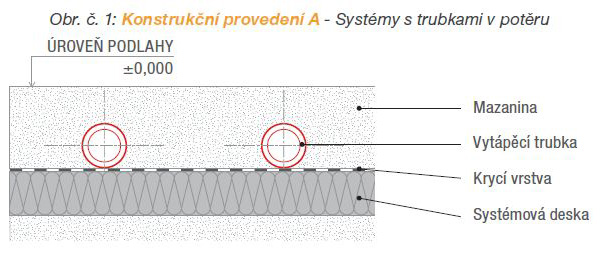

Systém podlahového vytápění FV COMFORT je určen pro vytápění bytů, rodinných domů, administrativních a obchodních center i průmyslových objektů. Základem jsou kvalitní trubky FV MULTIPERT-5 s kyslíkovou bariérou z EVOH speciálně určené pro podlahové vytápění, jejichž použití pro tyto účely je nejekonomičtější. Lze též použít špičkové trubky FV MULTIPERT-AL  s podélně svařovanou hliníkovou vrstvou. Na základě uspořádání vytápěcích trubek na izolační vrstvě je systém podlahového vytápění FV COMFORT zařazen jako systém pro pokládku za mokra do skupiny konstrukčního provedení A podle DIN 18560-2. Viz obr. č. 1, 2.

1. VELIKOSTI POLÍ A DILATAČNÍ SPÁRY

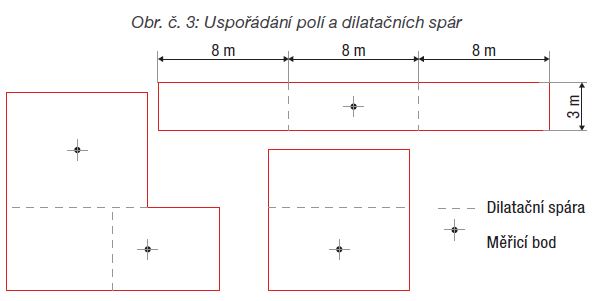

Potěr je realizován podle DIN 18560-1. Pro lepší zpracování cementových potěrů smějí být použity přídavné potěrové prostředky. Velikost zrn potěrového písku by měla být mezi 0-8 mm. Potěrová pole by při poměru spár 1:1 nebo 1:2 neměla překročit 40 m². Uspořádání dilatačních polí a spár viz obr. č.3. U ploch pod 40 m² by měly být použity dilatační spáry tehdy, pokud délka strany překračuje 8 m nebo vyčnívající konstrukční díly (rohy, pilíře, komíny) omezují tvar potěrové desky.

Dilatační spáry smějí být kříženy pouze napojovacím vedením v jedné úrovni prostřednictvím ochranné trubky o délce min. 200 mm na každou stranu spáry.

Na každých 200 m² plochy potěru je nutno počítat se třemi měřicími body k měření zbytkové vlhkosti. Projektování vytápěcích okruhů musí odpovídat velikosti a tvaru potěrové desky (viz obr. č.3). U anhydritových litých potěrů je nutno uspořádání spár konzultovat s výrobcem potěru.

Nad dilatačními spárami stavby je nutno provést spáry i v potěru (pohybové spáry) a v konečné podlahové krytině. Kromě toho musí být potěr oddělen od vertikálních konstrukčních dílů spárami (okrajovými spárami). Pokud jsou ve vytápěcích potěrech uspořádány jalové spáry, smějí být naříznuty maximálně do třetiny tloušťky potěru. O uspořádání spár musí být vypracován plán spár, ze kterého vyplývá druh a uspořádání spár. Plán spár je vypracován projektantem stavby a předkládán jako součást popisů výkonů realizující firmy.

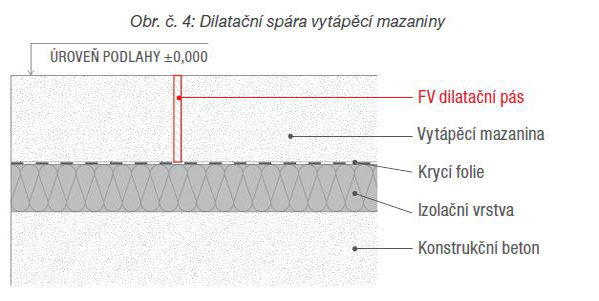

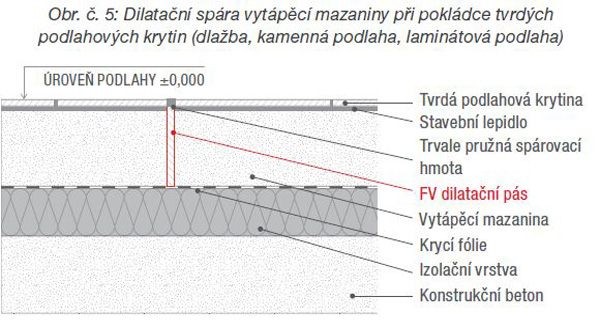

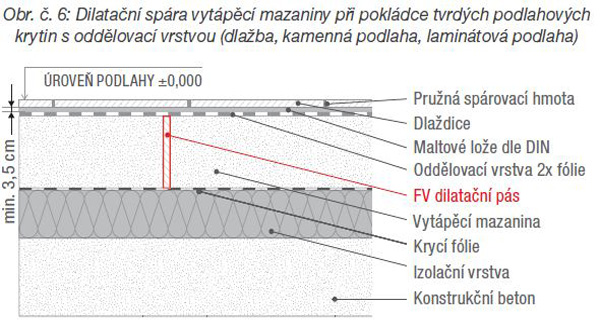

Dilatační spáry se vyhotoví podle projektu plánu spár. Pokud je provedena stavební dilatační spára je nutné tuto provést bez přerušení i v místě podlahového vytápění. V případě použití tvrdé podlahové krytiny je nutné dilatační spáru přiznat i v této vrstvě (viz obr. č. 5).

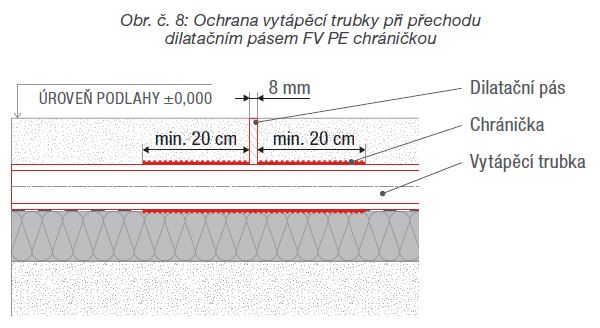

Vytápěcí trubku při přechodu rizikových oblastí (dilatační spáry, dveřní přechody, průchody stěnami) je nutné chránit uložením do FV PE chráničky. Přes dilatační spáru je možné vést v chráničce pouze přívodní a vratné trubky k jednotlivým okruhům, ne trubky okruhu. Minimální délka chráničky potrubí (viz obr. č. 8) je 20 cm na každou stranu dilatační spáry. Minimální šířka dilatační spáry je 8 mm.

2. TRUBKY PRO PODLAHOVÉ VYTÁPĚNÍ

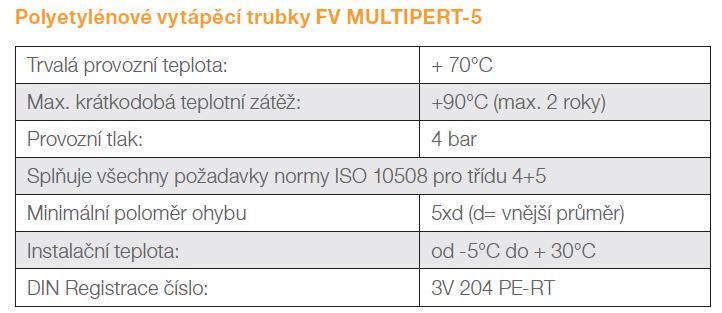

Trubky FV MULTIPERT-5 patří mezi vysoce kvalitní, kontrolované a certifikované produkty. Po dodávce na staveniště musí být plastová potrubí uskladněna, zpracovávána a manipulace s potrubím prováděna tak, aby:

Podlahové plochy hraničící se zeminou, je nutno opatřit izolací proti vlhkosti, podle DIN 18195 (izolace stavby). Definice přesného provedení izolace stavby je provedena projektantem nebo architektem. Řemeslník pověřený pokládkou izolací musí prověřit vhodnost utěsnění a případné obavy s provedením hydroizolace sdělit písemně vedení stavby. Pokud je prováděna montáž bitumenových těsnění, např. bitumenových pásů je nutno, před pokládkou izolace položit mezivrstvu z polyetylenové fólie o tloušťce 0,1 mm. Fólie je pokládána volně na těsnění. Potrubí položená na podlaze je nutno řádně připevnit a zajistit proti posunutí nebo vyplavání. Pro dosažení řádné struktury podlahy je nutno položit vyrovnávací izolaci. Na dolní izolaci může být následně položena další úroveň izolace. Vyrovnávací izolace smí být vytvořena pouze „tvrdou“ izolací (EPS-DEO, PUR atd.). Pro pokládku izolací z více vrstev platí, že spáry jednotlivých vrstev se nesmí překrývat, ale střídat viz. obr. č. 11.

3.1. MONTÁŽ FV OKRAJOVÉHO IZOLAČNÍHO PÁSU

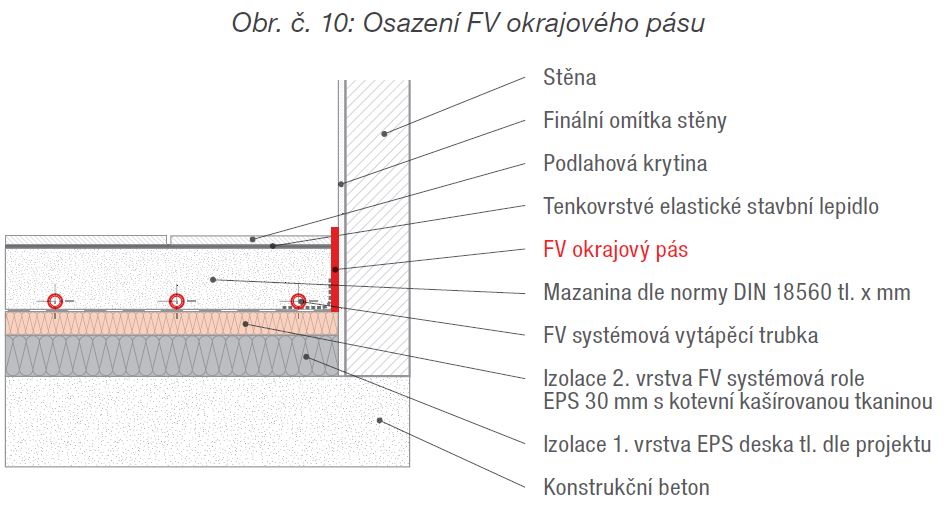

Okrajový izolační pás musí být proveden pečlivě na všech vertikálních stavebních dílech jako jsou sloupy, otvory pro dveře, krb, výtahová šachta apod. U tepelné izolace stavby skládající se s více vrstev, může být okrajový pás instalován před položením poslední izolační vrstvy. Připevněná fóliová zástěra okrajového pásu musí být položena tak, aby byla okrajová spára mezi tepelnou a kročejovou izolací dokonale zakryta a bylo zabráněno zatečení potěru, resp. vody. Okrajové spáry musejí od nosného podkladu dosahovat až k povrchu krytiny a u vytápěcích potěrů umožňovat pohyb nejméně 5 mm. Okrajový pás musí být zajištěn proti změnám polohy při instalaci potěru. Izolační okrajový pás, který se nachází po zalití nad potěrovou deskou, smí být odříznut až po konečném položení vrchní vrstvy podlahy, resp. u textilních a elastických krytin až po vytvrzení stěrky. Důvodem je i zde zabránění vzniku akustických můstků a stavebních škod.

Veškeré spárovací a stěrkovací práce na podlaze a stěnách přiléhajících k podlaze musejí být do odříznutí přečnívající části okrajového pásu dokončeny. Po odříznutí přečnívající části okrajového pásu se osadí podlahové soklové lišty.

3.2. POKLÁDKA SYSTÉMOVÝCH DESEK V SYSTÉMU FV COMFORT

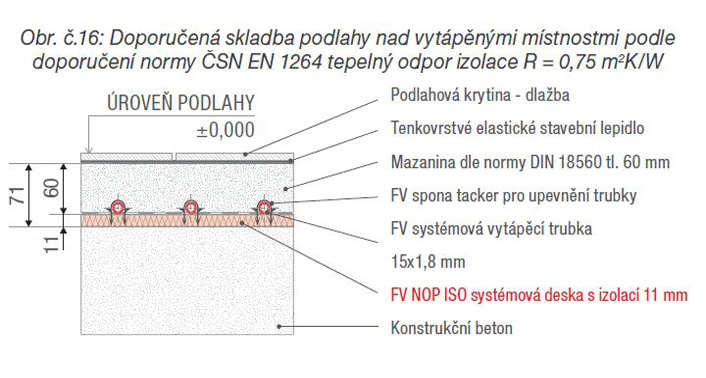

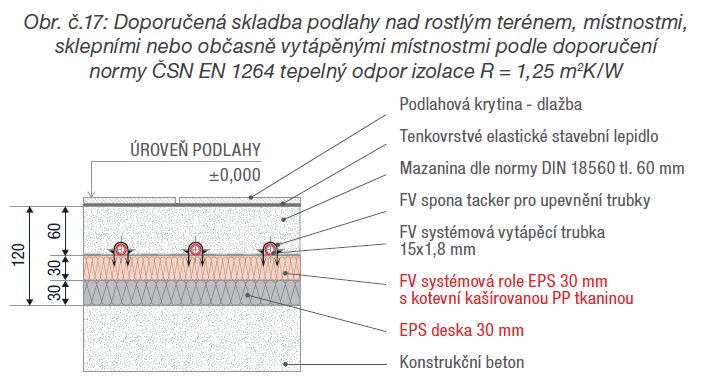

Volba systémových desek záleží na požadavcích na tepelnou a kročejovou izolaci podle platných norem ENEV/DIN4109/DIN4108. Pokládka izolačních vrstev a systémových desek probíhá na rovném, nosném podkladu. Pokud jsou na surové podlaze položena instalační, nebo elektrická vedení musí být tyto zaizolovány a musí být pro ně vytvořeno místo v izolaci pod podlahovým vytápěním.

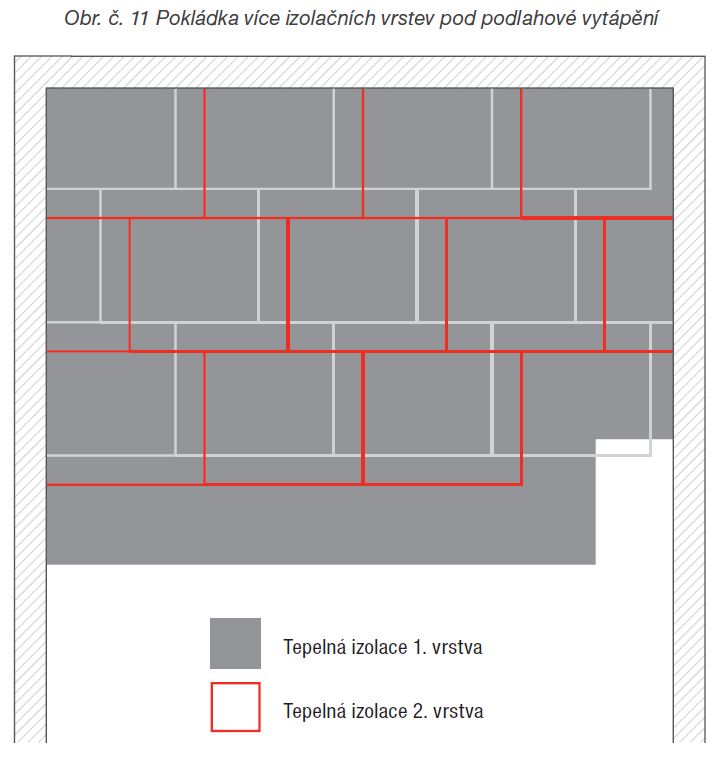

První vrstva vícevrstvé izolace musí být upravena tak, aby pro systémovou roli EPS/systémové desky vznikl celoplošný podklad a průběžná uzavřená plocha. U dvouvrstvé pokládky musí být montáž vrstev provedena s přesazenými spárami. Vícevrstvá sendvičová fólie na horní straně systémových rolí/desek představuje krycí vrstvu izolační vrstvy podle normy DIN 18560.

Jednostranný přesah fólie slouží pro zakrytí styčných spár. Čelní styčné spáry je nutno zásadně lepit pomocí FV samolepicí pásky. Výplňové díly, které jsou vkládány bez přesahu fólie, je nutno na obvodu oblepit. Před použitím litého potěru je nutno všechny spáry velmi pečlivě zalepit pro zabránění zatečení potěru, resp. rozdělávací vody. Na dilatačních spárách budov je nutno uspořádání izolačních látek přerušit a dilatační spáru zachovat. Maximální přípustná montážní výška podlahy musí být v každém případě dodržena.

3.3. OSAZENÍ SKŘÍNE ROZDĚLOVAČE PODLAHOVÉHO VYTÁPĚNÍ

Rozdělovače podlahových okruhů se osazují do skříněk. Ve skříňce jsou kromě rozdělovače uzavírací kulové ventily a ventily pro napuštění a odvzdušnění systému. Dále jsou ve skříňce umístěny komponenty pro regulaci případně čerpadlo a směšování. Skříňka se osazuje před montáží okruhů do potřebné výšky od úrovně konečné podlahy. V případě dostatečné tloušťky stěny, na kterou se umisťuje skříňka rozdělovače je možné použít FV skříň pod omítku. V případě nedostatečné tloušťky se osazuje FV skříň na stěnu.

3.4. POKLÁDÁNÍ SYSTÉMOVÝCH TRUBEK PRO VYTÁPĚNÍ

Pokládka trubek začíná připevněním vytápěcích trubek na přívodním rozdělovači. Při utahování šroubení (velikost 30) je nutno na rozdělovači v každém případě držet protikus (velikost 24). Dále je nutno dodržovat maximální utahovací moment 30N. Konce trubek musejí být odděleny v pravém úhlu bez otřepů. Místo přechodu trubek z podlahy na stěnu se ochrání vložením trubky do FV click vodícího kolena, které umožňuje zafixovat oblouk v rozmezí od 0 – 90°, nebo kvalitního FV fixačního plastového oblouku.

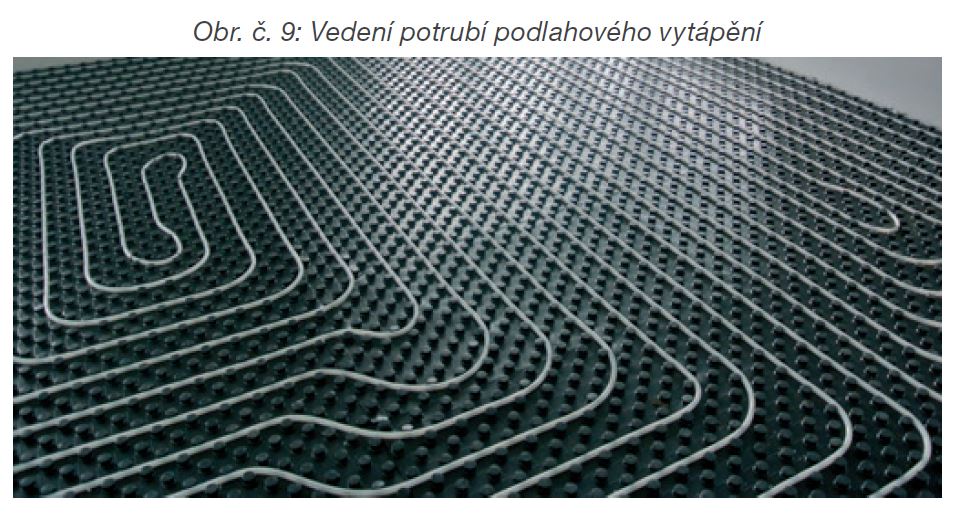

Připevnění trubek na ploše FV systémové role EPS je prováděno pomocí sponkovacích jehel FV spona tacker a originálním systémovým sponkovačem FV tacker. FV spony tacker jsou umísťovány v roztečích cca 50 cm při přímé části vytápěcích trubek, při změnách směru je nutno rozteč redukovat na cca 30 cm. Alternativně lze na izolaci položit upevňovací lišty a trubky položit do nich.

Při pokládce je nutno dodržet následující vzdálenosti první trubky pro:

• vertikální konstrukční díly: 50 mm
• výtahy, šachty, komíny, krby: 200 mm

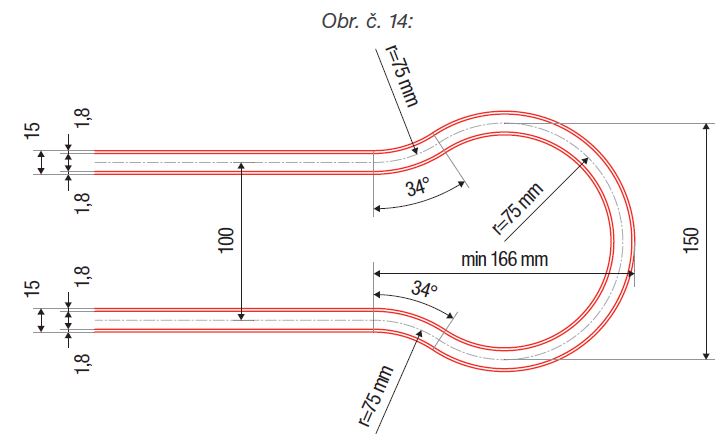

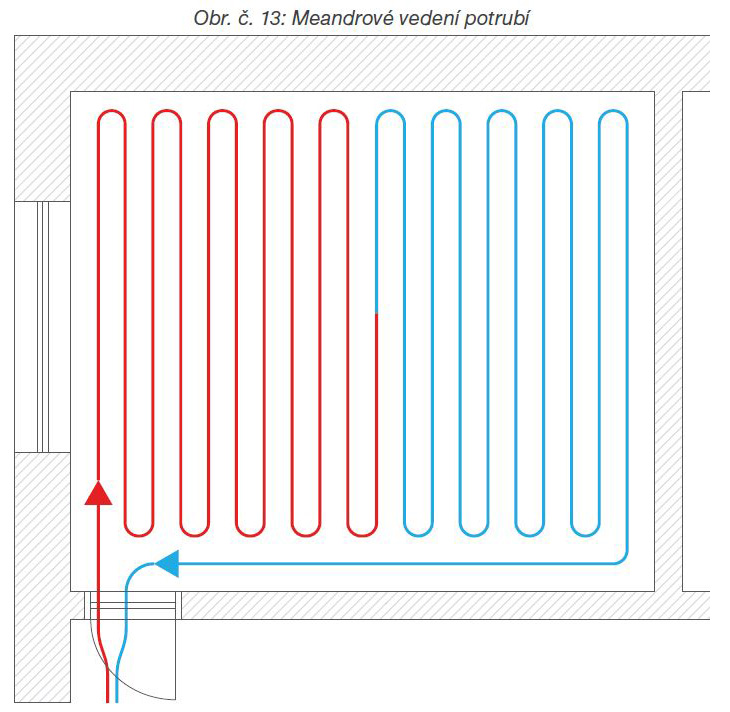

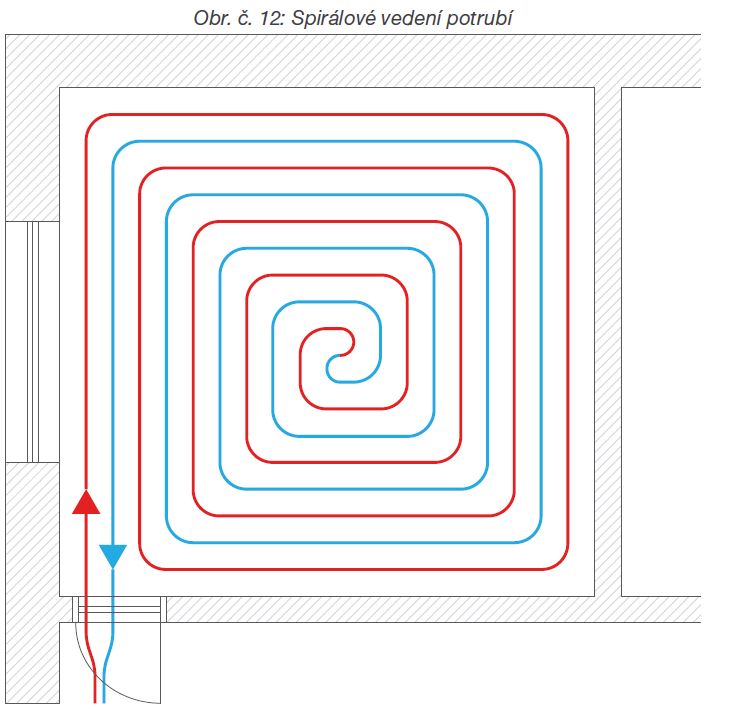

Minimální poloměr ohybu 5xd (vnější průměr potrubí) nesmí být podle normy DIN 4726 zmenšen. Pokládka vytápěcích potrubí může být provedena spirálově nebo v meandrovém tvaru.

Vzhledem k rovnoměrnějšímu rozptylu tepla je nutno upřednostnit spirálovou pokládku. U tohoto druhu pokládky dosahujeme konstantního průběhu teplot v podlaze. Na místech, které jsou víc ochlazované (severní stěna, stěna s velkým oknem, nebo prosklená stěna apod.) se klade potrubí s menší roztečí než v obytné části a vytvoří se okrajová zóna. Okrajová zóna může být součástí okruhu, nebo tvořit samostatný okruh.

V případě opravy vytápěcí trubky nebo při zpracování zbývajících délek, je nutno dbát, aby FV svěrná spojka byla umístěna v přímé části potrubí, ne v oblouku. FV svěrnou spojku je nutno vyměřit a označit ve stavební dokumentaci.

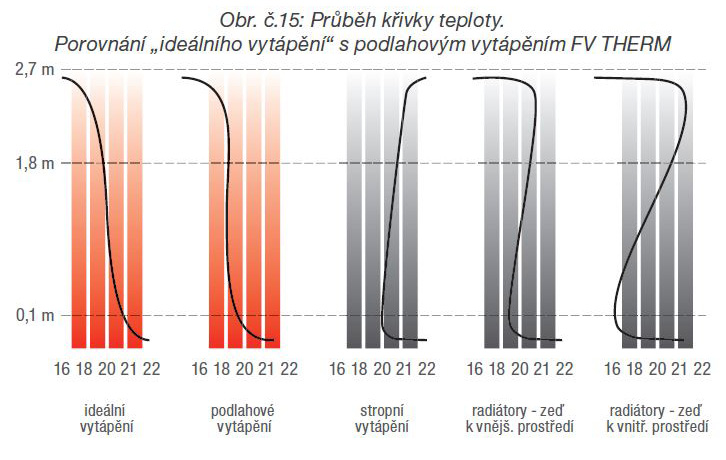

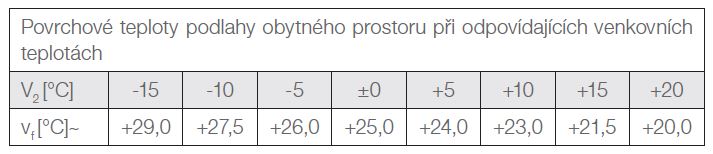

Rovnoměrnost průběhu teploty je určena jejím odporem prostupu tepla, nadměrnou teplotou vytápěcího prostředku, roztečemi při pokládce vytápěcích potrubí a zvoleným druhem pokládky.

SKLADBY PODLAH S PODLAHOVÝM VYTÁPĚNÍM V SYSTÉMU FV COMFORT

4. FV ROZDĚLOVAČ PODLAHOVÉHO VYTÁPĚNÍ

Z důvodu technických možností regulace je doporučeno každé místnosti přiřadit samostatný vytápěcí okruh. Pokud má místnost větší plochu, než je možno jedním okruhem pokrýt, rozdělí se místnost na odpovídající počet vytápěcích okruhů. Okruhy delší než 120 m jsou nepřípustné. Součástí jednoho dilatačního celku může být víc vytápěcích okruhů.

Potřebný rozdělovač vytápěcích okruhů vyplývá z počtu instalovaných vytápěcích okruhů. Doporučená maximální tlaková ztráta systému (včetně rozdělovače a připojovacích šroubení) je 250 mbar.

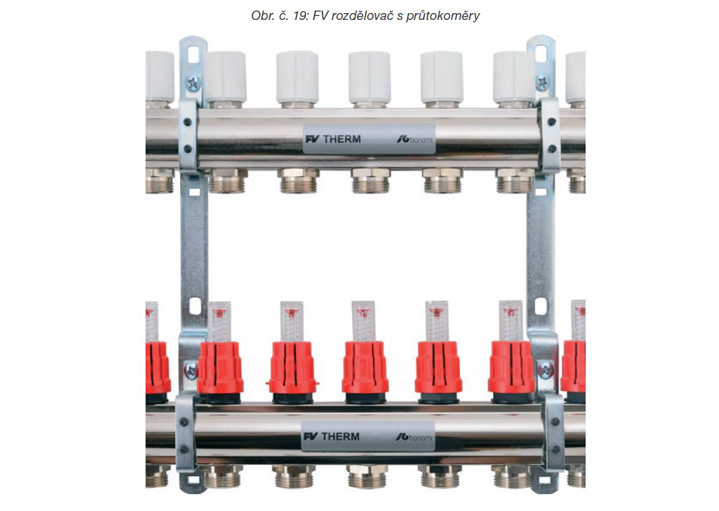

Rozdělovač je koncipován tak, aby mohl být instalován buď na stěnu, nebo do zabudované skříně rozdělovače. Maximální počet okruhů připojených na jeden rozdělovač je 12.

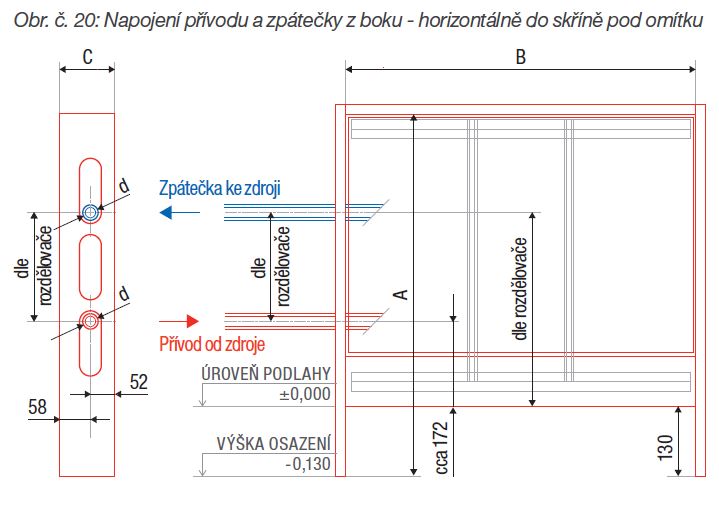

Napojovací potrubí od zdroje a ke zdroji je s 1“ AG připojením volitelně zleva, nebo zprava.

5. KONTROLA TĚSNOSTI

Po ukončení instalačních prací je nutno zařízení odborně naplnit a zkontrolovat vodotěsnost. Je nutno dodržet zadání normy VDI 2035 (zabránění škod ve vytápěcích systémech s teplou vodou).

K rozvaděči vytápěcího okruhu je nutno připojit všechny napájecí a zpětné ventily. Od zdroje vody je nutno k napouštěcímu kohoutu připojit hadici. Na zpětné větvi musí být připojena hadice končící ve výpusti nebo mimo dům. Na začátku napouštění musí být uzavřeny všechny okruhy. Po otevření přívodního ventilu je nutno odvzdušnit trubku přívodního rozvaděče. Následně otevřít první přívodní ventil a první zpětnou větev.

Pokud je vytápěcí okruh kompletně naplněn vodou tak, že na volném konci již nevychází žádný vzduch, pak musí být první vytápěcí okruh opět uzavřen. U dalších vytápěcích okruhů je nutno postupovat analogicky. Po ukončení kompletního plnícího a odvzdušňovacího procesu jsou všechny plnící a výpustné armatury uzavřeny. Veškeré napájecí a zpětné ventily je pak nutno otevřít. Vodou naplněný systém je nyní nutno podrobit tlakové zkoušce podle požadavků normy ČSN EN 1264. Tlaková zkouška musí být nutně provedena vodou z důvodu zabránění škod na potrubích. Zkušební tlak je dvojnásobek provozního tlaku, avšak minimálně 6 bar (dle ČSN EN 1264-4). Po dvou hodinách je potřebné obnovit zkušební tlak. Případný pokles tlaku je většinou následkem dilatace trubek. Doba trvání zkoušky je 12 hodin. Tlaková zkouška je úspěšná, pokud na žádném místě potrubí, spojů a napojení neuniká voda a zkušební tlak nepoklesl o více než 0,1 bar za hodinu. O provedení tlakové zkoušky je nutno vypracovat protokol. Tento protokol je nutno připojit ke stavební dokumentaci.

Pro ochranu vytápěcího zařízení a bezpečnostních zařízení je nutno dbát na to, aby během tlakové zkoušky byly kulové kohouty připojovací soupravy uzavřeny.

6. HYDRAULICKÉ NASTAVENÍ

Po ukončení kontroly těsnosti a před uvedením zařízení do provozu je nutno provést nastavení jednotlivých vytápěcích okruhů (podle DIN EN 1264/ENEV). Hodnoty nastavení jednotlivých vytápěcích okruhů je nutno zjistit v projektových podkladech a nastavit je na indikátorech průtoku napájecí větve.

7. VÝROBA MAZANINY A UVEDENÍ PODLAHOVÉHO VYTÁPĚNÍ DO PROVOZU

Zalití trubek podlahového vytápění musí být realizováno vždy po úspěšně provedené tlakové zkoušce potrubí vodou, o které je vyhotoven protokol. Zalití se provádí na potrubí naplněném vodou a natlakovaném na provozní tlak. Vyhotovení mazaniny musí splňovat podmínky DIN 1055.

Cementový potěr

Do cementového potěru se přidává FV plastifikátor pro lepší obalení trubky, zatečení betonu kolem celé trubky, taky lepší prostupnost tepla a v neposlední řadě proti škodám, které mohou vzniknout vlivem obsahu provzdušňovacích přísad s obsahem vápníku nebo změkčovadel, které se přidávají do potěrové směsi nebo záměsové vody do potěru.Potěry ze síranu vápenatého a cementové potěry musí být zásadně zahřívány před pokládkou podlahových krytin. První natápění u cementových potěrů smí být prováděno nejdříve po 21 dnech a u potěrů se síranem vápenatým nejdříve po 7 dnech. Natápění potěru musí být postupné. Navýšení teploty je možné denně o max. 5 °C do dosažení max. provozní teploty. O postupném provedení ohřevu vytápěcí desky musí být zpracován protokol.
